0、前言
雷蒙磨機又稱為擺錘式研磨機或懸掛式研磨機。其特點是生產能力大、產品粒度細、粒徑分布均勻,廣泛的應用在我國鈦白粉行業。但由于國產磨機在性能上與國外有較大差距,這幾年新建和擴建的大型鈦白粉廠均采用進口雷蒙磨機。
攀鋼集團重慶鈦業股份有限公司現有雷蒙磨機4套,均是德國NEA公司生產的5R雷蒙磨機,型號為PM08U5。總體使用效果較好,但設備零部件價格高維護費用高,其中一個是掛雷錘的梅花架就達120萬元,而一套國產雷蒙機的價格還不到30萬元,所以最大限度提高備件的使用壽命就是我們關心的事。
1、失效原因分析
攀渝公司在2002年和2003年先后更換下了二臺無法使用的梅花架,如何使用好這兩臺準備報廢的梅花架是我們一直研究的問題。根據我們對梅花架失效原因查看,我們發現梅花架的失效都是由于螺紋孔失效導致無法使用,如圖1所示。而造成螺紋孔失效主要原因是與梅花架聯接的螺釘斷后,因拆除聯接螺釘而損傷或磨損螺紋孔造成。另外就是在我們更換雷錘時,每次裝聯接螺釘前都用絲攻清理螺紋孔,這加劇了螺紋孔的磨損,使螺紋孔失效。由于兩臺梅花架螺紋孔損傷情況不一樣我們采用不同的處理辦法,對于螺紋孔只是螺紋被磨損的梅花架我們采用擴孔法,對于螺孔過大采用擴孔法無法處理的梅花架,我們采用開孔法。
![雷蒙磨結構 雷蒙磨結構](/uploads/allimg/130119/1-130119153151914.jpg)
2、解決方案
2.1擴孔法
擴孔法即是將螺紋孔在現有的基礎上擴大。首先,我們通過查機械手冊選用與螺孔M30×3.5的牙距相同的M33×3.5的絲攻從新攻孔(如果牙距不相同不能采用此方法,否則會出現亂紋無法使用),攻后螺孔為M33×3,5;然后再裝配螺栓,由于雷錘壓蓋孔徑為中32,所以采用階梯式雙頭螺栓裝配,即一端為M30×3.5,另一端為M33×3.5。其結構如圖2所示。
![雷蒙磨顆粒機 雷蒙磨顆粒機](/uploads/allimg/130119/1-130119153522143.jpg)
由于擴孔后無法進行有效的熱處理,應注意階梯式雙頭螺栓材質的選取,增大螺栓和螺紋孔之間的屈服強度差,以防止螺栓和螺紋孔發生咬合。根據梅仡架材質特點類似ZG45,我們采用材質35CrMo階梯式雙頭螺栓聯接。從2009年7月攀鋼集團重慶鈦業公司將擴孔后的梅花架在34雷蒙磨機上使用,運行至今梅花架未出現故障。
2.2開孔法

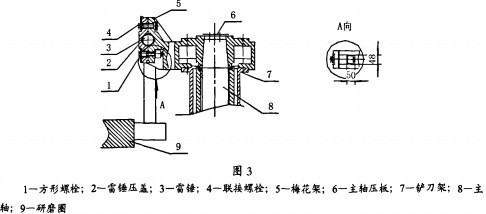

開孔法既是在上梅花架開孔,將與雷錘壓蓋的聯接方式由原來的螺釘聯接改為通孔方形螺母螺栓聯接。為保證梅花架的強度和剛度不受影響,我們選取螺紋孔下方兩支撐筋板之間進行開孔,因方形螺母M30的對邊為46mm、彈簧墊片外徑為中46,選取開孔的大小為長50cmX寬48cm,選取聯接螺栓的機械強度為8.8級、方形螺母的機械強度為8級,其結構如圖3所示。
![雷蒙磨顆粒機 雷蒙磨顆粒機](/uploads/allimg/130119/1-130119153551B5.jpg)
采用這種辦法既解決了螺紋孔失效的問題又解決了當螺釘斷后,拆除螺釘困難等問題。公司在2009年9月將擴孔后的梅花架使用在4#雷蒙磨機上,運行至今未出現故障。
2、結語
這兩種方法改造都足針對梅花架螺紋孔失效采取的,當然擴孔法處理過的梅花架在螺紋孔失效后,我們還可以采用開孔法繼續使用。我們還可以根據螺紋孔失效原因采取一些措施防止或延緩螺紋孔失效,其中最有效的方法就是定期更換聯接螺栓和螺釘,根據我的經驗在采用機械強度8.8級螺栓和螺釘時,如果每運行8 000 h更換一次,就能有效的避免螺栓或螺釘斷裂,從根本上解決了因螺栓或螺釘斷裂而損傷螺紋孔。
