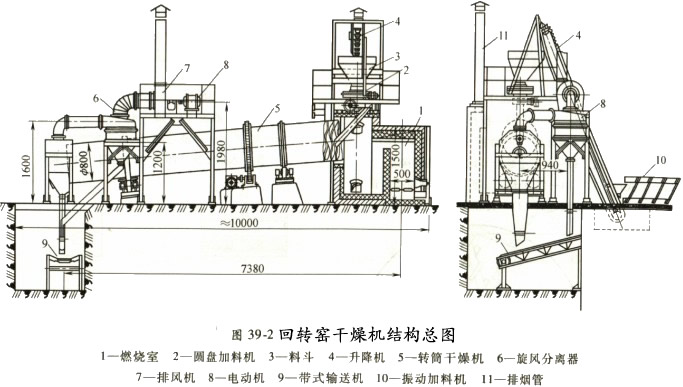

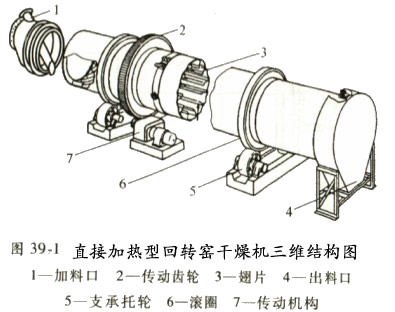

回轉窯干燥機燥機（簡稱回轉窯）是一種種應用非常廣泛的干燥設備，在化工、輕工、煤炭、建材以及礦冶行業占有重要地位。近年來，回轉窯干燥機的發展非常迅速，出現了許多新形式。綜合其特點，主要表現在幾個方面，即設備規格大型化、結構型式多樣化以及節能和自動化。圖39-1是回轉窯干燥機的三維結構圖，圖39-2是該機的總裝圖。
一、回轉窯干燥機的分類
① 直接加熱式回轉窯干燥機。有并流式、逆流式、錯流式。
② 間接加熱式回轉窯干燥機。有內置加熱管型、筒壁加熱型。
③ 復雜加熱回轉窯干燥機。
1．直接加熱式回轉干燥機

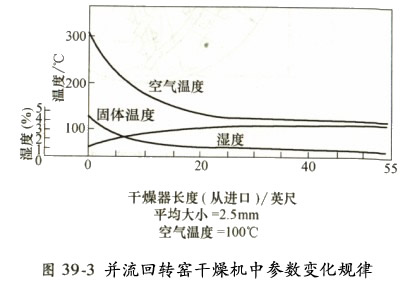

被干燥物料與熱風直接接觸干燥。并流式是熱風與物料同方向移動，即使入口處熱風溫度較高，因物料處于表面蒸發階段，產品溫度仍然大致保持濕球溫度。出口側的物料處于溫度上升階段，因熱風溫度已下降，產品溫度亦升高不多，見圖39-3 。因此，即使熱風溫度較高，也不會使產品質量下降。
逆流式是熱風流動方向與物料移動方向相反，這樣可以產生較大的平均溫度差，傳熱效果較好。
2．間接加熱式回轉干燥機
熱量通過金屬壁以傳導方式加熱被干燥的物料。其特點是僅需少量空氣以帶走水分，尾氣帶走的熱量少，故熱效率高。此外，尾氣濕度高，有利于溶液回收，粉塵也少。
內置間接加熱型干燥機是將整個干燥機外筒砌在爐內。干燥機內設一輔助煙道筒。從燃燒室來的煙道氣掠過轉筒外壁進入筒內，然后被風機引出排于大氣中，煙道氣經過筒外部及筒內部時，間接加熱環隙中被干燥的物料。干燥介質從筒體右端進入，自左端由引風機排出。
3．復式加熱及并流加熱干燥機
這種干燥機同時使用直接加熱和間接加熱：復式加熱回轉干燥機是內外兩個圓筒（有時內筒斷面采用十字形）組成，熱風穿過內筒，由產品出口端折人外筒，然后由原料人口端排出。物料在外筒與內筒環狀間隙中與熱風逆向接觸，逆流加熱同時得到內筒熱風傳來的熱量。
