江蘇省農業科學院現代農業服務基地正在建設中，占地217043 .72m2，總建筑面積303229m
2，原10kV配電房的電力容量已不能滿足發展的需要。為了適應發展，就必須新建一座高壓配電房，新建10kV配電房設于農業科技成果展示與交易中心一層，為兩路lOkV電源供電，規模為兩進十出，高壓設聯絡。

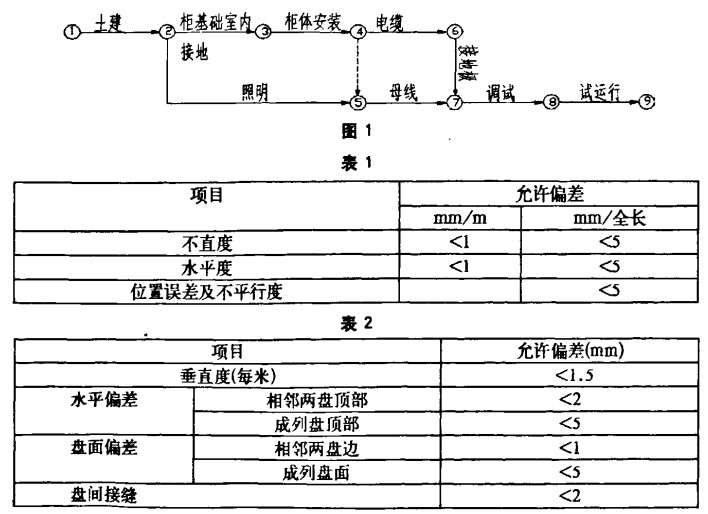

1、施工計劃網絡圖
每一項工程都需要制定完善的施工方案，科學地統籌安排各項施工活動，以取得更大的經濟效益，同時施工過程必須符合三個要求，即連續性、比例性、均衡性。在已選定施工方案的基礎上，編制施工進度計劃，根據工程工作量，按照勞動定額及有關因素排列的施工期限，來指揮生產、組織施工、確定勞動力及物資供貨日期。在規定的工期內，合理安排工程中的相互銜接和穿插的配合關系，有計劃地完成質量合格的工程任務。如下為10kV配電房的建設網絡計劃．
2、土建施工及電氣配合
土建施工人員必須按照土建設計圖紙認真規范的進行施工，同時電氣管理人員、電氣安裝人員必須和土建施工人員搞好協作關系，互相幫助提醒，互相理解、認真讀圖，充分掌握土建的結構和房間的布置及裝飾要求，何時進行哪一步工作，需要何種材料等，要心中有數。
2.1土建方面要隸
(1)長度大干7m的配電裝置室，應有兩個出口，并宜布置在配電裝置室的兩端。
(2)配電裝置審應設防火門，并應向外開啟，防火門應裝彈簧鎖，嚴禁用門閂。相鄰配電裝置室之間如有門時，應能雙向開啟。
(3)配電裝置室可開窗，但應采取防止雨，雪，小動物、風沙及污穢塵埃進入的措施。配電裝置室臨街的一面不宜裝設窗戶．
(4)電纜溝要做防水防潮處理。
(5)高壓柜混凝土基礎、電纜溝、電纜溝邊的角鋼預埋等嚴格按照設計要求施工。
2.2管線的預埋
(1)進出配電房的電纜預埋鋼管兩端應做成喇叭口，管口去除毛刺。
(2)埋人建筑物、構筑物內的電線保護管，與其表面的距離不應小于15mm．
(3)電纜溝內的電纜支架預埋：電纜支架由角鋼制成一字型、尾部開魚尾，前端應翹起，入墻部分不小于l5 0mm，角鋼的規格由被支電纜外徑決定，入墻部分用高標號水泥砂漿澆注。
3高壓柜槽鋼基礎．室內接地線的連接
3.1槽鋼基礎的制作安裝
基礎槽鋼的制作安裝是很重要的一環，否則不能保證柜體的安裝要求。
(1)選用10#槽鋼按照設計圖紙的尺寸進行下料、拼裝、焊接、打磨、防腐處理等工藝完成制作，然后按平面布置圖上的尺寸位置將槽鋼擺放正確。調整水平后，與原預埋的角銅焊接�；A型鋼安裝的允許偏差應符合下表的規定（如表1）。
(2)基礎槽鋼安裝后，其頂部宜高出抹平地面lOmm.手車式成套柜按產品技術要求執行�；A型鋼應有明顯的可靠接地，每組基礎不小于2處接地，用30x5的鍍鋅扁鋼與接地干線焊接。
3,2室內接地線的制作安裝
根據設計圖紙及有關規范進行配電室內及電纜溝內的接地線安裝．
4照明。插座安裝
在高壓柜槽鋼基礎和接地極安裝的同時應進行照明、插座安裝工作。高壓柜安裝時，照明部分應安裝完畢，插座部分的穿線要結束，其它可以與柜體安裝同時段進行。嚴格按照設計圖紙進行施工，值得注意的是：照明及插座線應用阻燃型的，應急燈具安裝應按照供貨廠家的要求加控制線。
5高壓柜．直流屏的安裝
高壓柜進場之前，配電室的土建、裝飾、照明工程已結束，門窗已安裝完畢。室內地面工作已結束，室內溝道無積水，雜物。
5．'高壓柜安裝
(1)進場時對柜體進行驗收檢查，對照圖紙及合同進行驗收，合格后方可進場安裝。
(2)高壓柜的順序位置不能放錯，應按圖紙依次安裝。擺放完畢后再進行最后較
正，偏差值應符合規范要求。然后用連盤螺栓進行連盤，最后將盤與基礎型鋼點焊固定。
(3)母線耩安裝時要保證橋的拉桿牢固。
5.2宣流屏安裝
(1)進場時對柜體進行驗收檢查，按合同核對蓄電池，直流屏的型號、規格是否與合同規定的一致，驗收合格后方可進場安裝。
(2)柜體安裝要符合規范，盤、柜安裝的允許偏差如表2。
三門峽富通新能源科技有限公司可以根據用戶的需要定做各種類型的高低壓配電柜。（鞏義配電柜定做、洛陽配電柜定做、鄭州配電柜定做、配電柜定做）
